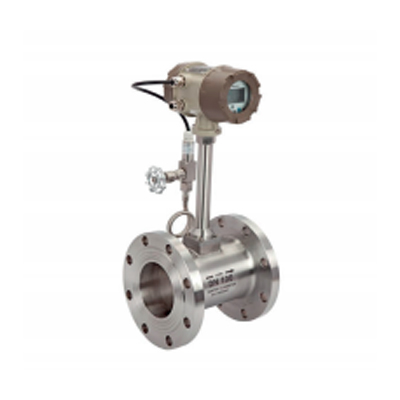

渦街流量計

產品介紹渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期

產品概述：

產品介紹

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。

工作原理

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v，再由公式可以求出流量q，其中A為流體流過旋渦發生體的截面積。

產品特點

①. 結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠；

②. 安裝簡單，維護十分方便；

③. 檢測傳感器不直接接觸被測介質，性能穩定，壽命長；

④. 輸出是與流量成正比的脈沖信號，無零點漂移，精度高；

⑤. 測量范圍寬，量程比可達1：10；

⑥. 壓力損失較小，運行費用低，更具節能意義。

技術參數

測量介質	氣體、液體、蒸汽
連接方式	法蘭卡裝式、法蘭式、插入式
口徑規格	法蘭卡裝式口徑選擇 25,32,50,80,100；法蘭連接式口徑選擇 100,150,200
流量測量范圍	正常測量流速范圍雷諾數 1.5×104 ～ 4×106；氣體 5 ～ 50m/s；液體 0.5 ～ 7m/s。
測量精度	1.0 級 1.5 級
被測介質溫度	常溫 –25℃~ 100℃,高溫 –25℃~ 150℃ -25℃~ 250℃
輸出信號	脈沖電壓輸出信號 高電平 8 ～ 10V 低電平 0.7 ～ 1.3V，脈沖占空比約 50%，傳輸距離為 100m。脈沖電流遠傳信號 4 ～ 20 mA，傳輸距離為 1000m
儀表使用環境	溫度： -25℃~ +55℃ 濕度：5 ～ 90% RH50℃
材質	不銹鋼，鋁合金
電源	DC24V 或鋰電池 3.6V
防爆等級	本安型 iaIIbT3-T6，防護等級 IP65
