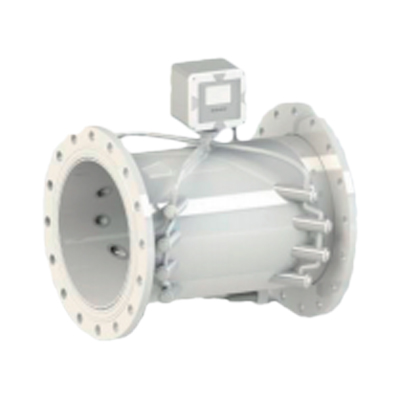

滿管/非滿管超聲波流量計

主要優勢超聲波管道流量計的測量原理為流速面積法，測量流速的原理為時間傳輸法（時差法），時差法指通過測量超聲波脈沖順流和逆流時往返于兩個換能器之間的時間，來確定管道內流體流速的技術。每個換能器先后作為發射器和接收器在流體充滿管道并且靜止的條件下，理論上超聲脈沖往返于換能器

產品概述：

主要優勢

超聲波管道流量計的測量原理為流速面積法，測量流速的原理為時間傳輸法（時差法），時差法指通過測量超聲波脈沖順流和逆流時往返于兩個換能器之間的時間，來確定管道內流體流速的技術。

每個換能器先后作為發射器和接收器在流體充滿管道并且靜止的條件下，理論上超聲脈沖往返于換能器的時間是一致的。因?yàn)樵陟o止的流體中，向不同方向傳播的超聲聲速是不變的。如果液體流經管道，超聲波脈沖順流傳播的速度比逆流傳播的速度要快，這兩者的時間差與管道內流體的流速成比例。單聲道和多聲道超聲波流量計都可以用來 測量流體流速，但多聲道超聲波流量計測量的更準確，因?yàn)樗鼜牧黧w剖面的不同位置獲取流速信息，從而更接近實際的流速情況。

產品特點

①. 高精度，可達0.5級；

②. 直管段需求，上下游只需三倍直徑的直管段即可測量（1~16聲路）；

③. 功能全，具有獨特的智能診斷功能及可供選擇的多種輸出接口；

④. 測量主機采用先進的數字信號處理技術及糾錯技術，使儀表在各種復雜的工業環境也能穩定可靠的工作；

⑤. 高性?xún)r(jià)比，根據用戶實際需求，提供多重選擇；

⑥. 在管路中，傳感器無活動部件，無壓力損失，可靠性高。

技術參數

精度	0.5 級
重復性	0.2%
流速范圍	0~±12m/s, 正反向測量
測量原理	超聲波時差法、流速面積法
管道口徑	DN15~DN2000mm
測量周期	50ms
換能器層數	1 層 ~8 層
聲道	單聲道 ~16 聲道

流體溫度	-30℃ -160℃
流體種類	水、海水、污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻液體
工作濕度	主機：0~100%、傳感器：浸水工作
管段	碳鋼、304 不銹鋼。法蘭標準 GB/T 9119-2000、GB/T81-94
信號輸出	4~20mA 模擬量、RS232/485、modbus
通信接口	隔離 RS485 串行接口，支持 MODBUS 協議
數據存儲	SD 卡定時存儲設定的參數及測量結果（選配）
供電方式	DC3-36V AC220V
